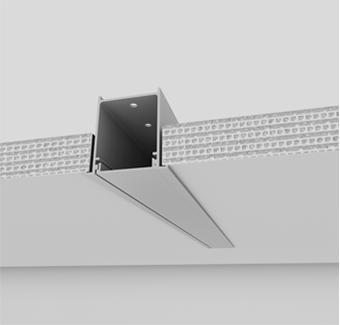

Sistema New FIT40 de EMBUTIR
Especificando o sistema New FIT40 de EMBUTIR
1º PASSO
Escolha do perfil
- Comprimentos 500mm até 3000mm
- Escolha dos acabamentos:
SISTEMA LINEAR EMBUTIR NEW FIT40
| CÓDIGO | DIM (mm) | NICHO (mm) |
|---|---|---|
SE40050 | 500 x 52 x 55 | 500 x 44 |
SE40100 | 1000 x 52 x 55 | 1000 x 44 |
SE40150 | 1500 x 52 x 55 | 1500 x 44 |
SE40200 | 2000 x 52 x 55 | 2000 x 44 |
SE40250 | 2500 x 52 x 55 | 2500 x 44 |
SE40300 | 3000 x 52 x 55 | 3000 x 44 |
2º PASSO

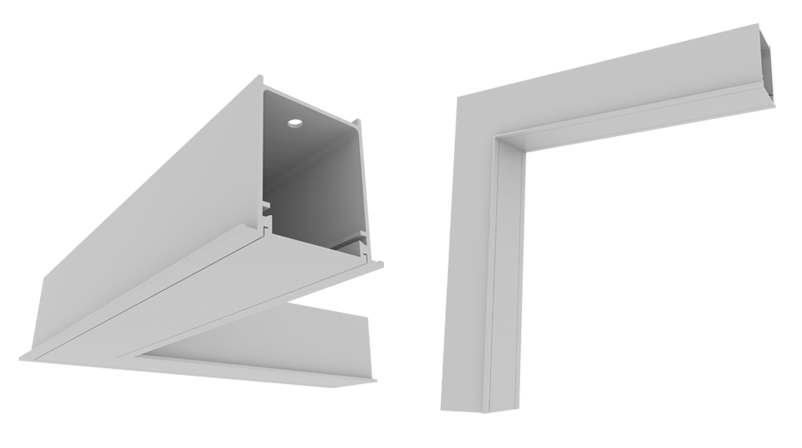

Escolha das curvas
CURVA EMBUTIR DIREITA/ESQUERDA NEW FIT40
| CÓDIGO | DIM (mm) | NICHO (mm) |
|---|---|---|
SE40000 | 250 x 250 x 70 | 246 x 246 x 44 |
CURVA EMBUTIR TETO/PAREDE NEW FIT40
| CÓDIGO | DIM (mm) | NICHO (mm) |
|---|---|---|
SE40001 | 300 x 55 x 300 | 250 x 44 x 250 |
3º PASSO

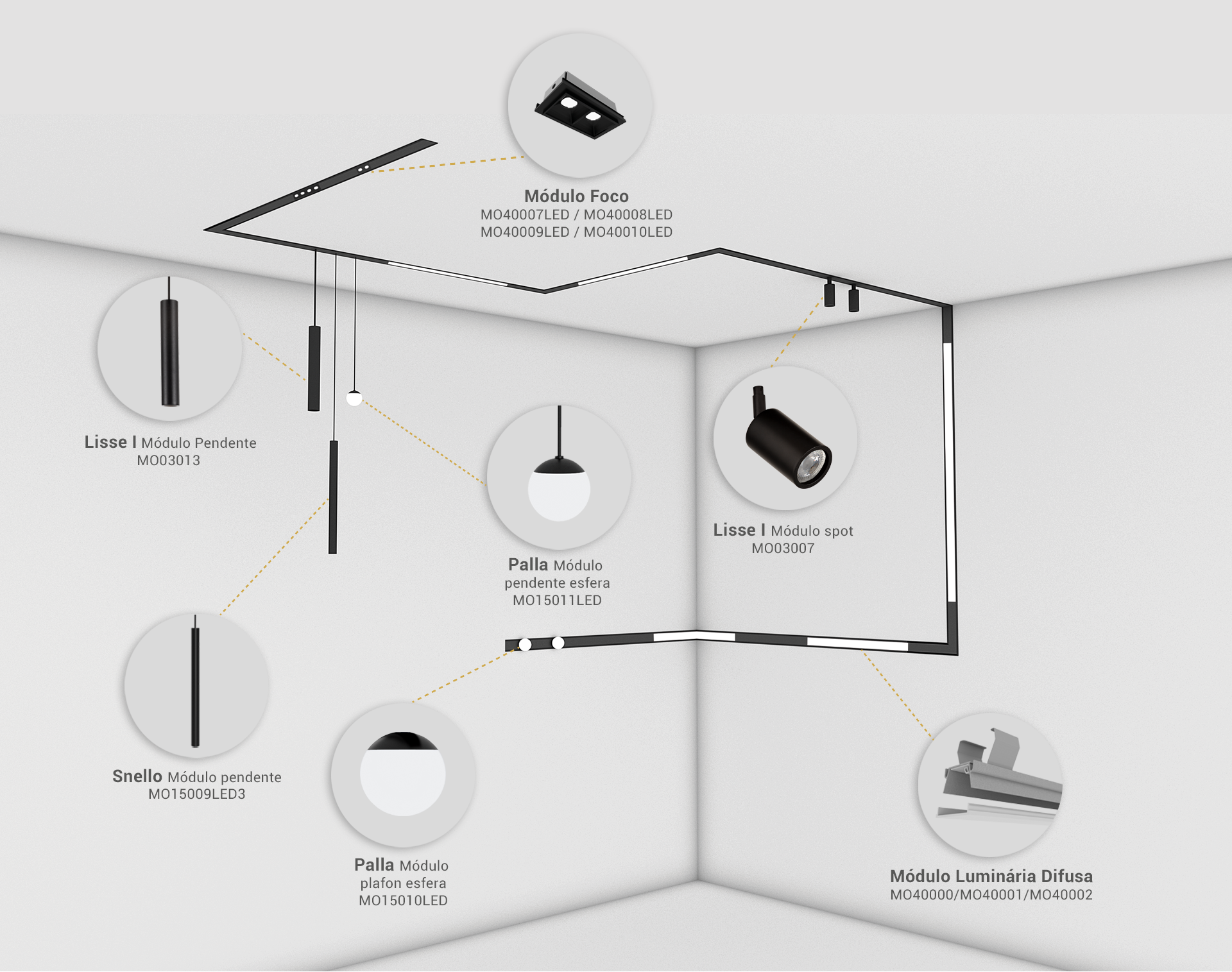

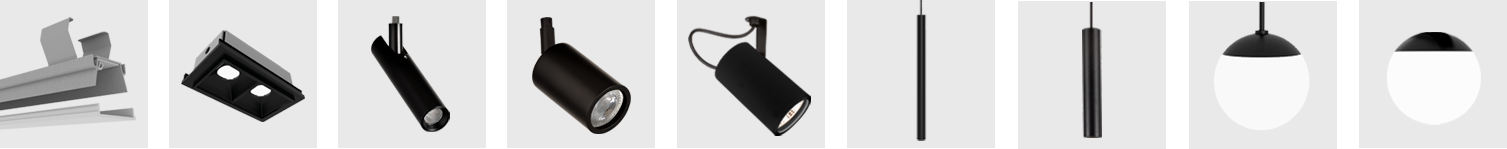

Escolha dos módulos
MÓDULO LUMINÁRIA DIFUSA NEW FIT40
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | DIM (mm) |
|---|---|---|---|---|
MO40000LED3 | 17.8W | 1348 | 3000 | 580 x 37 x 45 |
MO40000LED4 | 17.8W | 1416 | 4000 | 580 x 37 x 45 |
MO40001LED3 | 35.6W | 2969 | 3000 | 1140 x 37 x 45 |
MO40001LED4 | 35.6W | 3177 | 4000 | 1140 x 37 x 45 |
MO40002LED3 | 53.4W | 4044 | 3000 | 1700 x 37 x 45 |
MO40002LED4 | 53.4W | 4246 | 4000 | 1700 x 37 x 45 |
MÓDULO FOCO NEW FIT40
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | FOCO | DIM (mm) |
|---|---|---|---|---|---|
MO40007LED3 | 2W | 216 | 3000 | 10º | 65 x 37 x 45 |
MO40007LED4 | 2W | 228 | 4000 | 10º | 65 x 37 x 45 |
MO40008LED3 | 4W | 432 | 3000 | 10º | 120 x 37 x 45 |
MO40008LED4 | 4W | 456 | 4000 | 10º | 120 x 37 x 45 |
MO40009LED3 | 2W | 216 | 3000 | 24º | 65 x 37 x 45 |
MO40009LED4 | 2W | 228 | 4000 | 24º | 65 x 37 x 45 |
MO40010LED3 | 4W | 432 | 3000 | 24º | 120 x 37 x 45 |
MO40010LED4 | 4W | 456 | 4000 | 24º | 120 x 37 x 45 |
MÓDULO SPOT SNELLO
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | FOCO | DIM (mm) |
|---|---|---|---|---|---|
MO15008LED3 | 5W | 419 | 3000 | 30º | Ø 28 x 120 |
MÓDULO SPOT LISSE I
| CÓDIGO | QUANT. LAMP. | LAMPADAS | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|
MO03007 | 1x GU10/GZ10 | MINI DIC.LED | Ø 40 X 125 | 127/220V |
MO03008 | 1x GU10/GZ10 | PAR16 LED | Ø 56 x 125 | 127/220V |
MO03030 | 1x E27 | PAR20 LED | Ø 76 x 135 | 127/220V |
MO03031 | 1x GU10/GZ10 | AR70 LED | Ø 76 x 135 | 127/220V |
MÓDULO SPOT LISSE II
| CÓDIGO | QUANT. LAMP. | LÂMPADA | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|
MO03012 | 1x GU10/GZ10 | PAR16 LED | Ø 64 x 110 | 127/220V |
MO03032 | 1x E27 | PAR20 LED | Ø 76 x 155 | 127/220V |
MO03033 | 1x GU10/GZ10 | AR70 LED | Ø 76 x 110 | 127/220V |
MÓDULO PENDENTE SNELLO
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | FOCO | DIM (mm) |
|---|---|---|---|---|---|
MO15009LED3 | 5W | 396 | 3000 | 70º | Ø 28 x 400 |
MÓDULO PENDENTE LISSE I
| CÓDIGO | QUANT. LAMP. | LAMPADA | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|
MO03013 | 1x GU10/GZ10 | MINI DIC.LED | Ø 40 x 295 | 127/220V |
MO03014 | 1x GU10/GZ10 | 163 | Ø 56 x 295 | 127/220V |
MÓDULO PENDENTE ESFERA
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|---|
MO15011LED1 | 2W | 163 | 3000 | Ø 55 | 127V |
MO15011LED2 | 2W | 163 | 3000 | Ø 55 | 220V |
MÓDULO PLAFON ESFERA
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|---|
MO15010LED1 | 2W | 163 | 3000 | Ø 55 | 127V |
MO15010LED2 | 2W | 163 | 3000 | Ø 55 | 220V |
