Sistema New FIT40 de Sobrepor

Sistema New FIT40 de SOBREPOR

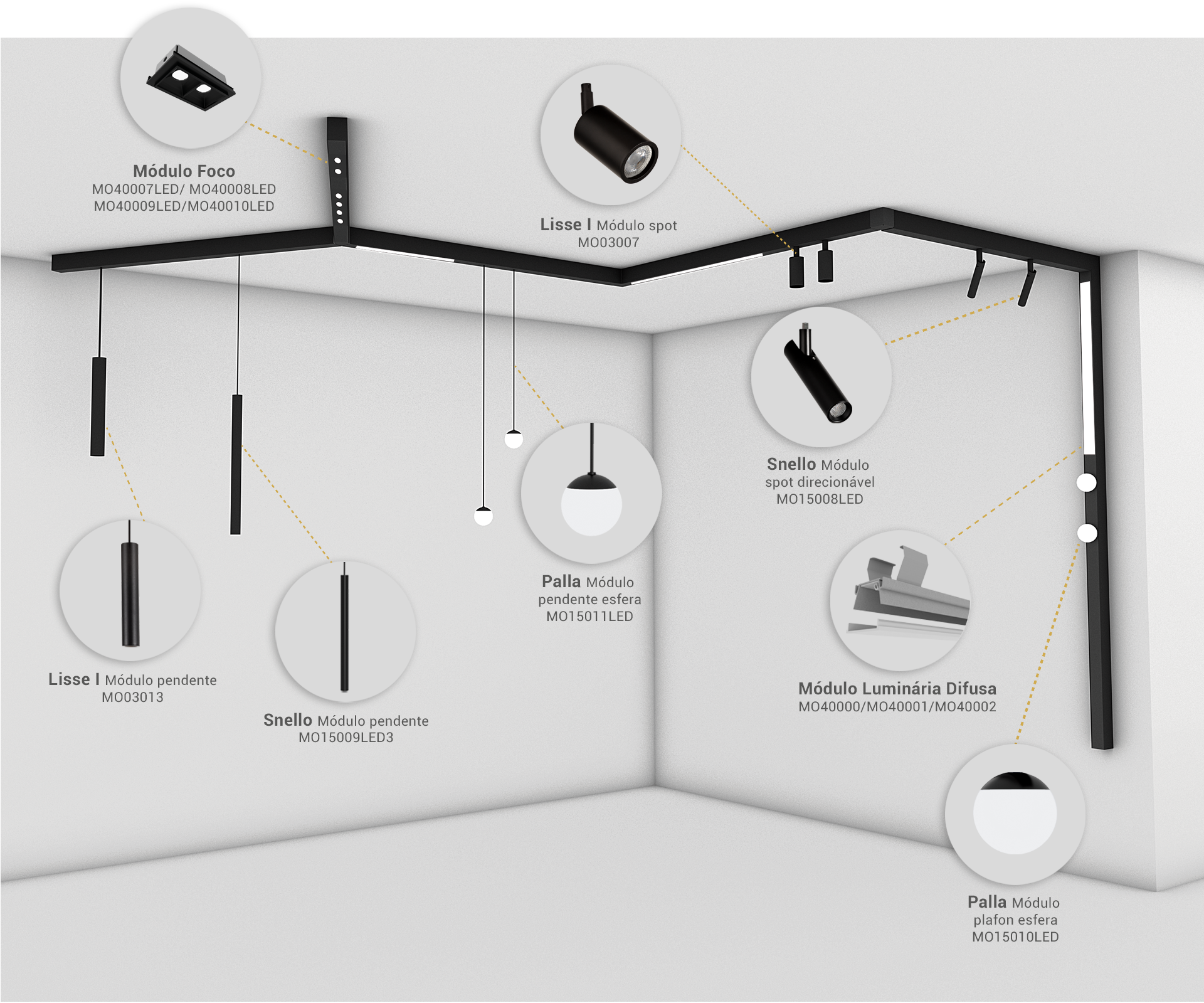

Especificando o sistema New FIT40 de SOBREPOR

1º PASSO

Escolha do perfil

Comprimentos 500mm até 3000mm
Escolha dos acabamentos:

SISTEMA LINEAR SOBREPOR NEW FIT40

CÓDIGO	DIM (mm)
SS40050	500 x 40 x 50
SS40100	1000 x 40 x 50
SS40150	1500 x 40 x 50
SS40200	2000 x 40 x 50
SS40250	2500 x 40 x 50
SS40300	3000 x 40 x 50

2º PASSO

Escolha das conexões

Conexão L

Conexão T

Conexão X

Conexão V

Conexão Y

CONEXÃO QUADRADA NEW FIT40

CÓDIGO	DIM (mm)	MODELO
SS40000	73 x 73 x 50	CONEXÃO QUADRADA L
SS40001	100 x 73 x 50	CONEXÃO QUADRADA T
SS40002	100 x 100 x 50	CONEXÃO QUADRADA X

CONEXÃO TRIANGULAR NEW FIT40

CÓDIGO	DIM (mm)	MODELO
SS40003	70 x 80 x 50	CONEXÃO QUADRADA V
SS40004	90 x 80 x 50	CONEXÃO QUADRADA Y

3º PASSO

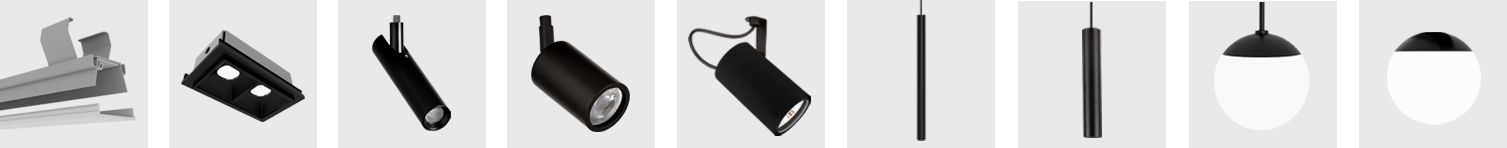

Escolha dos módulos

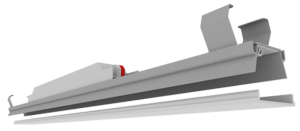

MÓDULO LUMINÁRIA DIFUSA NEW FIT40

CÓDIGO	POTÊNCIA	FLUXO DA LUMINÁRIA(lm)	TEMP. COR (K)	DIM (mm)
MO40000LED3	17.8W	1348	3000	580 x 37 x 45
MO40000LED4	17.8W	1416	4000	580 x 37 x 45
MO40001LED3	35.6W	2969	3000	1140 x 37 x 45
MO40001LED4	35.6W	3177	4000	1140 x 37 x 45
MO40002LED3	53.4W	4044	3000	1700 x 37 x 45
MO40002LED4	53.4W	4246	4000	1700 x 37 x 45

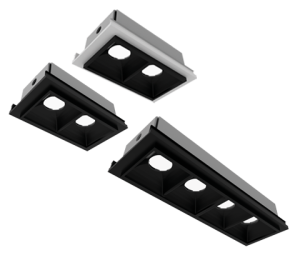

MÓDULO FOCO NEW FIT40

CÓDIGO	POTÊNCIA	FLUXO DA LUMINÁRIA(lm)	TEMP. COR (K)	FOCO	DIM (mm)
MO40007LED3	2W	216	3000	10º	65 x 37 x 45
MO40007LED4	2W	228	4000	10º	65 x 37 x 45
MO40008LED3	4W	432	3000	10º	120 x 37 x 45
MO40008LED4	4W	456	4000	10º	120 x 37 x 45
MO40009LED3	2W	216	3000	24º	65 x 37 x 45
MO40009LED4	2W	228	4000	24º	65 x 37 x 45
MO40010LED3	4W	432	3000	24º	120 x 37 x 45
MO40010LED4	4W	456	4000	24º	120 x 37 x 45

MÓDULO SPOT SNELLO

CÓDIGO	POTÊNCIA	FLUXO DA LUMINÁRIA(lm)	TEMP. COR (K)	FOCO	DIM (mm)
MO15008LED3	5W	419	3000	30º	Ø 28 x 120

MÓDULO SPOT LISSE I

CÓDIGO	QUANT. LAMP.	LAMPADAS	DIM (mm)	TENSÃO DE REDE
MO03007	1x GU10/GZ10	MINI DIC.LED	Ø 40 X 125	127/220V
MO03008	1x GU10/GZ10	PAR16 LED	Ø 56 x 125	127/220V
MO03030	1x E27	PAR20 LED	Ø 76 x 135	127/220V
MO03031	1x GU10/GZ10	AR70 LED	Ø 76 x 135	127/220V

MÓDULO SPOT LISSE II

CÓDIGO	QUANT. LAMP.	LÂMPADA	DIM (mm)	TENSÃO DE REDE
MO03012	1x GU10/GZ10	PAR16 LED	Ø 64 x 110	127/220V
MO03032	1x E27	PAR20 LED	Ø 76 x 155	127/220V
MO03033	1x GU10/GZ10	AR70 LED	Ø 76 x 110	127/220V

MÓDULO PENDENTE SNELLO

CÓDIGO	POTÊNCIA	FLUXO DA LUMINÁRIA(lm)	TEMP. COR (K)	FOCO	DIM (mm)
MO15009LED3	5W	396	3000	70º	Ø 28 x 400

MÓDULO PENDENTE LISSE I

CÓDIGO	QUANT. LAMP.	LAMPADA	DIM (mm)	TENSÃO DE REDE
MO03013	1x GU10/GZ10	MINI DIC.LED	Ø 40 x 295	127/220V
MO03014	1x GU10/GZ10	163	Ø 56 x 295	127/220V

MÓDULO PENDENTE ESFERA

CÓDIGO	POTÊNCIA	FLUXO DA LUMINÁRIA(lm)	TEMP. COR (K)	DIM (mm)	TENSÃO DE REDE
MO15011LED1	2W	163	3000	Ø 55	127V
MO15011LED2	2W	163	3000	Ø 55	220V

MÓDULO PLAFON ESFERA

CÓDIGO	POTÊNCIA	FLUXO DA LUMINÁRIA(lm)	TEMP. COR (K)	DIM (mm)	TENSÃO DE REDE
MO15010LED1	2W	163	3000	Ø 55	127V
MO15010LED2	2W	163	3000	Ø 55	220V
