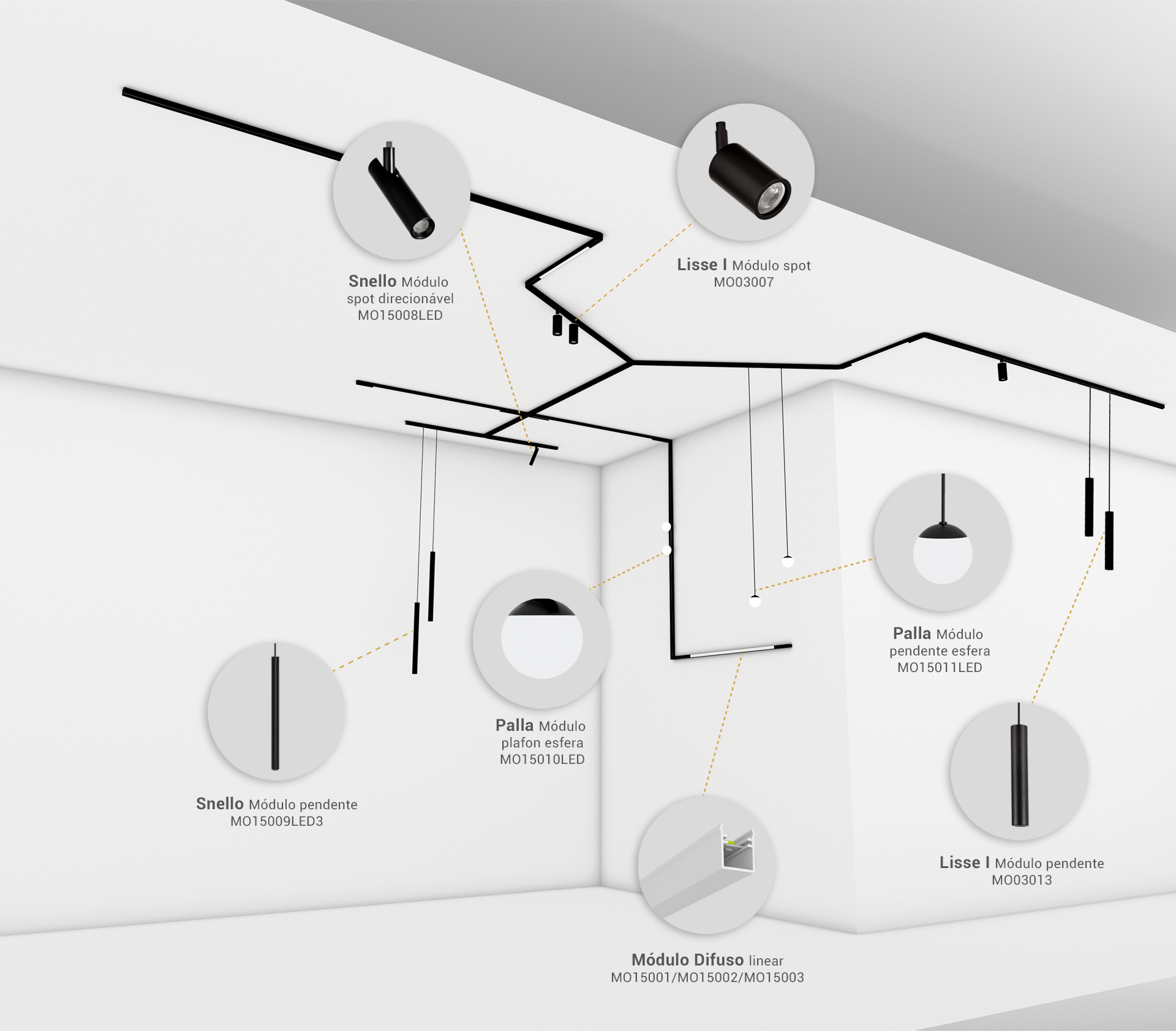

Sistema FIT15 de SOBREPOR
Especificando o sistema FIT15 de SOBREPOR
1º PASSO
Escolha do perfil
- Comprimentos 500mm até 3000mm

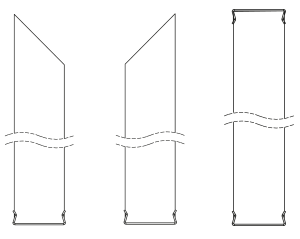

- Sentido do Corte: Reto ou 45º para fazer as curvas
(caso não utilize a conexão L do PASSO 2)
- Escolha dos Acabamentos:

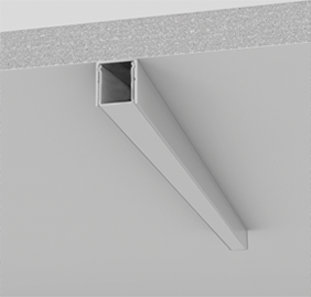

PERFIL LINEAR FIT15 RETO
| CÓDIGO | DIM (mm) | |
|---|---|---|
|
SS15050 |
500 x 17 x 20 |
|
|
SS15100 |
1000 x 17 x 20 |
|
|
SS15150 |
1500 x 17 x 20 |
|
|
SS15200 |
2000 x 17 x 20 |
|
|
SS15250 |
2500 x 17 x 20 |
|
|
SS15300 |
3000 x 17 x 20 |
|
PERFIL FIT15 45º DIREITA
| CÓDIGO | DIM (mm) | |
|---|---|---|
|
SS15050D |
500 x 17 x 20 |
|
|
SS15100D |
1000 x 17 x 20 |
|
|
SS15150D |
1500 x 17 x 20 |
|
|
SS15200D |
2000 x 17 x 20 |
|
PERFIL FIT15 45º ESQUERDA
| CÓDIGO | DIM (mm) | |
|---|---|---|
|
SS15050E |
500 x 17 x 20 |
|
|
SS15100E |
1000 x 17 x 20 |
|
|
SS15150E |
1500 x 17 x 20 |
|
|
SS15200E |
2000 x 17 x 20 |
|
2º PASSO
Escolha das conexões
Conexão L
Conexão Y
Conexão X
Conexão 120º
Conexão T
CONEXÃO SISTEMA DE SOBREPOR FIT15
|
Conexão L |
SS15000 |
|
Conexão Y |
SS15002 |
|
Conexão X |
SS15001 |
|
Conexão 120º |
SS15003 |
|
Conexão T |
SS15007 |
3º PASSO
Escolha dos módulos
MÓDULO DIFUSO FIT15
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|---|
|
MO15001LED1/27 |
4.4W |
380 |
2700 |
260 x 15 x 17 |
127V |
|
MO15001LED1 |
4.4W |
380 |
3000 |
260 x 15 x 17 |
127V |
|
MO15001LED2/27 |
4.4W |
380 |
2700 |
260 x 15 x 17 |
220V |
|
MO15001LED2 |
4.4W |
380 |
3000 |
260 x 15 x 17 |
220V |
|
MO15002LED1/27 |
8.8W |
760 |
2700 |
510 x 15 x 17 |
127V |
|
MO15002LED1 |
8.8W |
760 |
3000 |
510 x 15 x 17 |
127V |
|
MO15002LED2/27 |
8.8W |
760 |
2700 |
510 x 15 x 17 |
220V |
|
MO15002LED2 |
8.8W |
760 |
3000 |
510 x 15 x 17 |
220V |
|
MO15003LED1/27 |
17.6W |
1520 |
2700 |
1010 x 15 x 17 |
127V |
|
MO15003LED1 |
17.6W |
1520 |
3000 |
1010 x 15 x 17 |
127V |
|
MO15003LED2/27 |
17.6W |
1520 |
2700 |
1010 x 15 x 17 |
220V |
|
MO15003LED2 |
17.6W |
1520 |
3000 |
1010 x 15 x 17 |
220V |
MÓDULO SPOT SNELLO
| CÓDIGO | POTÊNCIA |
FLUXO DA LUMINÁRIA(lm) |
TEMP. COR (K) | FOCO | DIM (mm) |
|---|---|---|---|---|---|
|
MO15008LED27 |
5W |
419 |
2700 |
30º |
Ø 28 x 120 |
|
MO15008LED3 |
5W |
419 |
3000 |
30º |
Ø 28 x 120 |
MÓDULO SPOT LISSE I
| CÓDIGO | QUANT. LAMP | LAMPADA | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|
|
MO03007 |
1x GU10/GZ10 |
MINI DIC. LED |
Ø 40 x 125 |
127/220V |
MÓDULO PENDENTE SNELLO
| CÓDIGO | POTÊNCIA |
FLUXO DA LUMINÁRIA(lm) |
TEMP. COR (K) | FOCO | DIM (mm) |
|---|---|---|---|---|---|
|
MO15009LED27 |
5W |
396 |
2700 |
70º |
Ø 28 x 400 |
|
MO15009LED3 |
5W |
396 |
3000 |
70º |
Ø 28 x 400 |
MÓDULO PENDENTE LISSE I
| CÓDIGO | QUANT. LAMP. | LÂMPADA | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|
|
MO03013 |
1x GU10/GZ10 |
MINI DIC. LED |
Ø 40 x 295 |
127/220V |
MÓDULO PENDENTE ESFERA
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|---|
|
MO15011LED1 |
2W |
163 |
3000 |
Ø 55 |
127V |
|
MO15011LED2 |
2W |
163 |
3000 |
Ø 55 |
220V |
MÓDULO PLAFON ESFERA
| CÓDIGO | POTÊNCIA | FLUXO DA LUMINÁRIA(lm) | TEMP. COR (K) | DIM (mm) | TENSÃO DE REDE |
|---|---|---|---|---|---|
|
MO15010LED1 |
2W |
163 |
3000 |
Ø 55 |
127V |
|
MO15010LED2 |
2W |
163 |
3000 |
Ø 55 |
220V |
